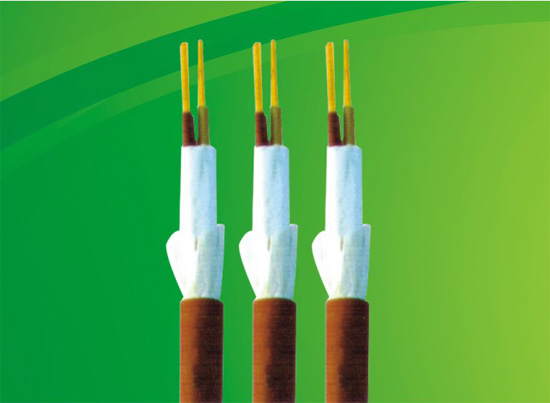

耐高温防火电缆

产品简介

额定电压450/750V聚氯乙烯控制电缆和450/750V交联聚乙烯控制电缆分别用于450/750V和450/750V及以下控制、监控回路及保护线等场所。聚氯乙烯控制电缆的工作温度为70℃,交联聚乙烯控制电缆工作温度为90℃。电缆的型号、名称和使用范围见表4-1。

本公司在额定电压450/750V聚氯乙烯绝缘和护套控制电缆的基础上开发了450/750V交联聚乙烯绝缘控制电缆、阻燃型PVC/XLPE绝缘控制电缆和耐火型PVC/XLPE绝缘控制电缆。450/750V聚氯乙烯绝缘控制电缆符合GB9330-88的规定。450/750V交联聚乙烯绝缘控制电缆符合EC60502.1的有关规定。阻燃型和耐火型控制电缆其电气性能符合GB9330—88《塑料绝缘控制电缆》,阻燃性能根据要求可符合GB/T1 8380.3《成束电线或电缆的燃烧试验方法》中的A、B或C类,耐火性能应符合GB/T19216—2003《在火焰条件下电缆或光缆的线路完整性试验》的规定。

电缆的型号、名称和用途
型号 名称 使用范围
KVV
ZR-KVV GZR-KVV
NH-KVV
KVVR ZR-KVVR
耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套控制电缆
敷设在室内、电缆沟、管道内及地下
KVV22、ZR-KVV22
GZR-KVV22
NH-KVV22
耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用。
KVVP KVVP2
ZR-KVVP ZR-KVVP2
KVVRP ZR-KVVRP
阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套铜带(铜丝编织)屏蔽控制电缆 敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用
KYJV ZR-KYJV
GZR-KYJV
NH-KYJV
耐火、阻燃及普通型交联聚乙燃绝缘聚氯乙烯护套控制电缆 敷设在室内、电缆沟、管道内及地下
KYJV22
ZR-KYJV22
GZR-KYJV22
NH-KYJV22
耐火、阻燃及普通型交联聚乙燃绝缘聚氯乙烯护套钢带铠装控制电缆 敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用。
KVVP2-22
KVVP22
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带-钢带铠装双屏蔽控制电缆 用于弱电控制系统或强电磁场干扰区
型号 名称 用途
NHFF 铜芯防火绝缘保护层耐高温防火电缆 适用于交流额定电压0.6/1KV及以下,高温环境中的信号检测及电力传输。尤其适用于消防与投案系统保护回路的控制及动力的传输线
NHFF22 铜芯防火绝缘保护钢带铠装耐高温防火电缆
NHFF32 铜芯防火绝缘保护层钢丝铠装耐高温防火电缆
NHFP1F 铜芯防火绝缘保护层耐高温镀锡铜丝编制屏蔽防火电缆
NHFP1F22 铜芯防火绝缘保护层钢带铠装耐高温镀锡铜丝编制屏蔽防火电缆
NHFP1F32 铜芯防火绝缘保护层z细钢丝铠装耐高温镀锡铜丝编制屏蔽防火电缆

生产范围:

型号 芯数 标称截面
(mm2)
KVV ZR-KVV GZR-KVV NH-KVV
KVV22 ZR-KVV22 GZR-KVV22 NH-KVV22
KVVP KVVP2 KVVR KVVP22 KVVP2-22
2 3 4 5 7 8
10 12 14 16 19
24 27 30 37 44
48 52 61
0.75 1.0 1.5
2.5 4 6 10
ZR-KVVP ZR-KVVP2 ZR-KVVR
KVVRP ZR-KVVRP
KYJV ZR-KYJV GZR-KYJV NH-KYJV
KYJV22 ZR-KYJV22 GZR-KYJV22 NH-KYJV22

塑料绝缘控制电缆结构尺寸
电缆的绝缘厚度
KVV型聚氯乙烯绝缘聚氯乙烯护套控制电缆
KVV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
KYJV型交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJV22型交联聚乙烯绝缘钢带铠装聚氯乙烯护套控制电缆 KVVP型聚氯乙烯绝缘聚氯乙烯护套铜丝屏蔽控制电缆
KVVP2型聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KVVP22型聚氯乙烯绝缘聚氯乙烯护套铜丝屏蔽钢带铠装控制电缆
KVVP2-22型聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
使用特性
控制电缆的额定电压U0/U为450/750V.
聚氯乙烯绝缘的电缆导体的长期允许工作温度为70℃,交联聚乙烯绝缘的电缆导体的长期允许工作温度为90℃
电缆的敷设温度应不低于0℃.推荐的允许弯曲半径:无铠装层的电缆及有屏蔽层结构的软电缆应不小于电缆外径的6倍;有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。
